Los tanques de tormenta

Un tanque (o estanque) de tormentas es una infraestructura del alcantarillado consistente en un depósito dedicado a capturar y retener el agua de lluvia, sobre todo cuando hay precipitaciones muy intensas, para disminuir la posibilidad de inundaciones en los casos en que la capacidad de escurrido del agua es menor que el volumen de lluvia.

Tiene además la función de hacer una predepuración al evitar que las primeras aguas, que son las más contaminadas (aunque la lluvia esté muy limpia, produce una lavado del asfalto), se viertan directamente a sistemas naturales acuáticos como por ejemplo, ríos, cuando realizan un proceso de depuración de aguas residuales, para que una vez descontaminada, el agua pueda ser vertida a corrientes o masas de agua para su aprovechamiento posterior.

Introducción a los Tanques de Tormenta ¿Qué son, para qué sirven y qué partes los componen?

El aumento de la población y el consecuente incremento de las zonas urbanas, suponen nuevos retos para la gestión de los recursos naturales en las ciudades de nuestro planeta. Uno de ellos radica en que este crecimiento afecte lo mínimo al medioambiente, para lo que, entre otras acciones, debemos prestar atención al denominado CICLO INTEGRAL DEL AGUA, abasteciendo estas urbes y creando infraestructuras para que el agua sucia no sea posteriormente encauzada hacia los ríos, lagos, barrancos o mares de nuestro ecosistema. Una de las estructuras que ayuda a evitar esa contaminación son los denominados Tanques de Tormentas o Aliviaderos.

http://www.hidrostank.com/hidraulica.html

Tanques o Estanques de Tormentas

Fuente: www.microsiervos.com

El Estanque de Tormentas de Pozuelo de Alarcón mide 150 metros de largo por 60 de ancho y más de 5 de altura. Puede recoger y filtrar hasta 30.000 toneladas de agua en caso de fuertes lluvias. (Foto: MuniMadrid.es)

Antena 3 daba una noticia sobre los estanques de tormentas de Madrid y contaban que estaban a pleno rendimiento debido a las lluvias de la última semana (la noticia incluye un pequeño vídeo interesante sobre cómo funcionan). No tenía ni idea de la existencia de esas mastodónticas estructuras subterráneas artificiales construidas para domeñar las lluvias hostiles, así que tras ver algunas fugaces imágenes de lo que parecían «tres campos de fútbol subterráneos» de casi diez metros de altura decidí investigar un poco más.

Los estanques de tormentas recogen el agua en caso de fuertes lluvias a través de cientos de colectores; parte de su misión es evitar inundaciones, la otra parte es regular en sus grandes cubas el vertido especialmente contaminante de las primeras lluvias, las que arrastran las sustancias más tóxicas, que así pueden ser filtradas y vertidas de forma más controlada. Los estanques de tormentas que hay en Madrid no se utilizan como reservas de agua al estilo de las presas, aunque en otros países existen estanques subterráneos que pueden realizan esta labor, y también soluciones más «caseras» que emplean grandes depósitos con el fin de acumular agua de lluvia para su posterior utilización.

El estanque de tormentas que hay en Madrid capital, llamado La China, está situado junto al río Manzanares y se inauguró hace unos tres meses. Es el más grande de España y tiene una capacidad de 136.000 m3. Recoge la lluvia y toda la basura y contaminantes arrastrados por el agua durante la tormentas y tras un primer filtrado la envía a las depuradoras. Tiene 270 metros de colectores y 68 compuertas.

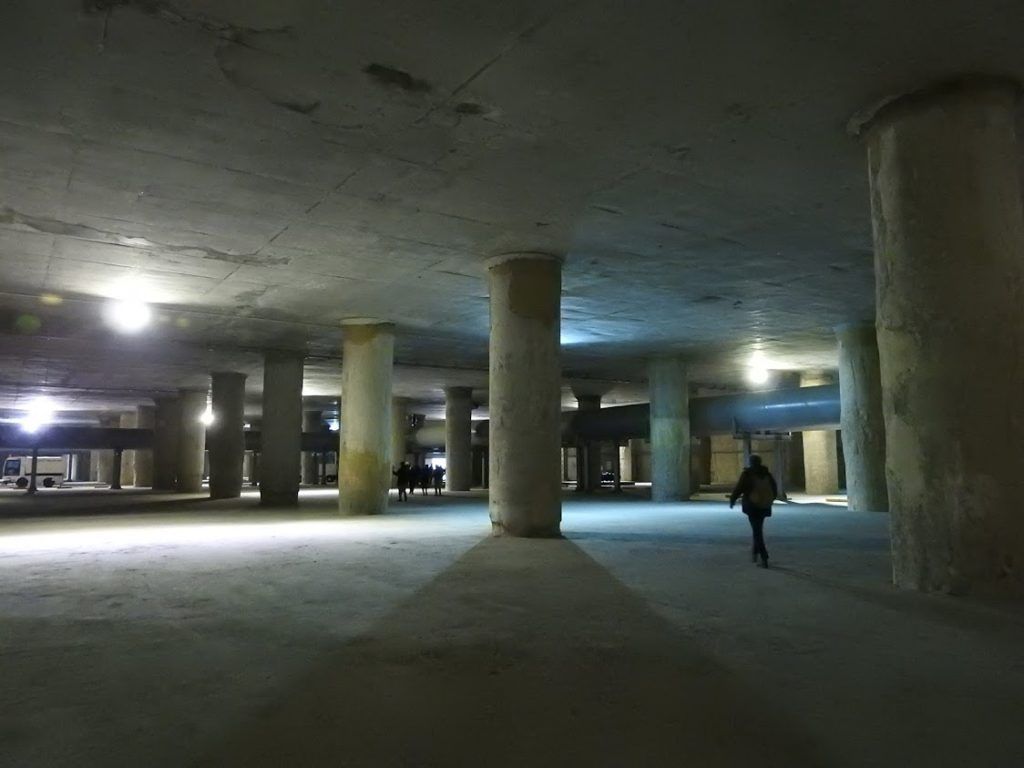

En Madrid se están construyendo más de veinticinco de estos estanques con capacidad para almacenar y procesar más de un millón de metros cúbicos de agua, lo cual incluye uno en Arroyofresno que podría ser el mayor del mundo, con más de 300 metros de longitud, 140 de anchura y 22 de altura, capaz de albergar 400.000 m3 de agua, que para hacerse una idea es algo como ocho veces la cantidad de agua que hay en el estanque de El Retiro.

Actualización: Mario (¡gracias!) nos envió un enlace a Los depósitos del PECLAB que en Barcelona cumplen una misión similar, filtrando las aguas contaminadas antes de llevarlas al mar.

Depósitos del PECLAB en Barcelona.

En Barcelona se denominan Depósitos de Regulación de Aguas Pluviales. En las fotos de la página se ve cómo uno de esos depósitos literalmente es tan grande como el campo de fútbol que luego construyeron encima.

Por otro lado, Lechucks (¡gracias!) envió otro enlace a las conocidas e impresionantes fotos panorámicas del sistema de alcantarillado de Tokio, impresionantes estructuras donde las haya, que más de una vez han hecho las rondas por Internet pero nunca está de más recordar. Sencillamente sobrecogedoras:

Fotos panorámicas de las alcantarillas de Tokio (J-cans.jp)

Más: Adrián nos cuenta que también vio la noticia le recordó a una estructura construida por los romanos en Estambul. En sus propias palabras: «según parece, el firme de esta ciudad no es llano, sino que hay una zona que está hundida. Para solucionar el problema arquitectónico que esto suponía y almacenar el agua que traían de una distancia aproximada de 500 Km. a través de un acueducto, lo que hicieron fue construir cisternas como estas y como estas y edificar encima. El uso es distinto pero arquitectónicamente son muy parecidas y se podría decir que son precursoras de las actuales.» Algunas de las fotos que hay en Google también son impresionantes:

Actualización (29 de mayo de 2007): Luis nos escribió para comentarnos que otra denominación de estos estanques es simplemente tanques de tormentas. Por otro lado David, que trabajó en la construcción del estanque de Abroñigales en Madrid nos envía una preciosa foto del impresionante lugar, donde las excavadoras y otros vehículos parecen juguetes

Y nos cuenta el cómo se hizo la ingeniería de la obra: «Primero se hizo la excavación a cielo abierto, luego se construyó la losa del fondo y a continuación como se ve en la foto se hormigonaron los pilares que soportan el cierre del estanque. Para que os hagáis una idea, el colector que llega al estanque era otra obra aparte y se estaba construyendo con tuneladora.»

Xavi desde Barcelona nos cuenta que llevó a sus alumnos de bachillerato hace poco a visitar los equipamientos de depósitos pluviales que hay junto a la Plaza de España, e hizo un montón de fotos que pueden disfrutarse en un set de Flickr que preparó tras la visita: Dipòsit pluvial Joan Miró (BCN).

Depósito Pluvial Joan Miró Barcelona.

Dareboy también nos envió unos enlaces a La Ciudad del Agua, un museo y depósito de agua que hay en Lleida que data de 1784 y que se ve impresionante sin duda. Antiguamente se utilizaba para guardar agua potable pero ahora ya no está en uso, aunque se puede visitar.

Depósito del Pla de l’Aigua en Lleida.

Por otro lado, Aberrón de Fogonazos nos envió este enlace a un foro donde hay fotos de la construcción de estanques de tormentas, colectores y depuradoras bastante interesantes, donde se puede apreciar la verdadera magnitud de estas superconstrucciones.

Actualización (30 de mayo de 2007): David nos pasó un enlace a BCNsubsòl! que es una interesante web que explica cómo funciona el sistema de alcantarillado de Barcelona, incluyendo visita virtual.

Fuente:

http://www.microsiervos.com/archivo/mundoreal/estanques-de-tormentas.html

La China

El nuevo estanque de tormentas de la estación regeneradora de aguas residuales de La China, construido en la margen izquierda del Manzanares, conseguirá reducir anualmente en un 35% los vertidos directos por lluvias al río e, incluso, retener las aguas de la primera hora de precipitación -la más contaminada- del 95% de los aguaceros. Antes de llegar al Manzanares las aguas serán redistribuidas y tratadas en diferentes estaciones depuradoras.

El alcalde de la ciudad, Alberto Ruiz-Gallardón, inauguró esta instalación, uno de los proyectos incluidos en el ambicioso objetivo de convertir al río en “la columna vertebral de los espacios verdes de Madrid” y hacer del Manzanares “un río lleno de vida”. El estanque de tormentas de La China va a contribuir en buena medida a este propósito, ya que recoge el agua procedente de los colectores en caso de lluvia para facilitar su correcta depuración y regular su vertido al río.

Las políticas municipales sobre el agua, explicó el alcalde, no se limitan a racionalizar la oferta y la demanda, también incluyen el saneamiento, un factor medioambiental que afecta directamente a la calidad de vida y a la sostenibilidad urbana. Para ello, en 1980 se puso en marcha el Primer Plan Integral de Saneamiento, que permitió tratar el 100% de las aguas residuales y que tuvo su continuación en un Segundo Plan, que comenzó a ejecutarse en 1998.

Entre las actuaciones vinculadas con este último se incluía el estanque de tormentas de La China, cuya construcción, en la que se han invertido 24,3 millones de euros financiados en un 80% por la Unión Europea, comenzó en junio de 2004 y concluyó en octubre del pasado año, encontrándose, desde entonces, en periodo de pruebas

Ruiz-Gallardón detalló que la infraestructura, con 270 metros de colectores, 68 compuertas y una capacidad de 136.430 metros cúbicos, es el mayor estanque de tormentas de toda España proyectado para evitar la contaminación de un cauce fluvial por vertidos directos. Aunque en Barcelona existe uno mayor, su función es evitar inundaciones de áreas urbanas.

Eficiencia en la gestión del agua

El Gobierno de la Ciudad de Madrid ha asumido un gran desafío, la gestión y uso eficiente del agua. Según el alcalde, “nunca antes una administración local había promovido un conjunto de actuaciones tan ambiciosas para el aprovechamiento de este recurso limitado pero esencial”.

Desde 2003, afirmó, Madrid se ha convertido en una referencia nacional y europea por sus iniciativas para introducir un nuevo concepto y una nueva cultura en la gestión del agua. El Ayuntamiento, para ello, ha adoptado medidas coyunturales y estructurales. Respecto a las primeras, Madrid, incluso antes que la Comunidad o cualquier otro municipio de la región, fue pionera en la aprobación de medidas excepcionales para regular el abastecimiento de agua en una situación de escasez generalizada en toda España.

De manera simultánea, los responsables municipales han trabajado en otros proyectos que introducen innovadores y exigentes criterios de sostenibilidad. En julio de 2005 se presentó el Plan Municipal para la Gestión de la Demanda del Agua, y en mayo del pasado año se aprobó la Ordenanza de Gestión y Uso Eficiente del Agua. Con estas dos normas, dijo Ruiz-Gallardón, Madrid se convierte en una ciudad pionera en la adopción de medidas que implican de manera activa al Ayuntamiento y al resto de usuarios urbanos de este recurso. Son iniciativas que, en un plazo de cinco años, pretenden reducir el consumo en un 12%.

Reutilización del agua

Junto a ellas, enumeró el alcalde, la Ciudad de Madrid ha desarrollado diversos proyectos que incrementan el rendimiento del uso del agua. Uno de ellos es el Plan de Reutilización de Aguas Residuales, puesto en marcha en 2001 y que permitirá la creación de una red subterránea de 108 kilómetros para abastecer a toda la ciudad de agua reciclada. Otro es el aprovechamiento de los pozos de aguas freáticas de la red de Metro de Madrid. Se trata de unas infraestructuras hidráulicas que posibilitarán que Madrid consiga ahorrar cada año 26 hectómetros de agua, con los que regar 3.500 hectáreas de zonas verdes y baldear otras 4.240.

Otro hito en materia de saneamiento puesto en marcha por el Ayuntamiento en la presente legislatura es el Plan de Infraestructuras para la Mejora de la Calidad de las Aguas del Río Manzanares, cuyas actuaciones ya están todas en ejecución. Un proyecto para crear una red de 34 kilómetros de colectores y 27 estanques de tormentas, todos de nueva construcción, excepto el de Pozuelo y el de La China, capaz de evitar que las aguas pluviales viertan directamente al río.

Este Plan, cuyo presupuesto se acerca a los 500 millones de euros (más de lo invertido en políticas de saneamiento durante los últimos 30 años), garantizará la suficiencia del caudal del río, gracias a que se le devolverán, previamente tratadas y con una calidad asegurada, todas las aguas. Ruiz-Gallardón avanzó que, además, estos beneficios y la mejora de la calidad de vida que favorecerá una radical transformación de los sistemas de gestión de las aguas del Manzanares a su paso por Madrid no se limitarán a esta ciudad y sus ciudadanos. Se extenderán a lo largo de todo el río Tajo dando muestra, una vez más, “de la sincera vocación solidaria de Madrid en todos los ámbitos, incluido el medio ambiente”.
