Traza de la línea de turbonada en la zona centro en la imagen de acumulación radar
En la tarde noche del 11-12 de octubre de 2014 una línea de turbonada barrió la zona centro de la Península. El radar de Madrid de AEMET captó su presencia. Se analiza la imagen de acumulación en 6 h, ACC6, suministrada por AEMET.
Una línea de turbonada, LT, en un sistema de focos convectivos organizados que en la imagen radar aparece como una gran zona de ecos intensos, convectivos y que se orientan y organizan en forma de línea. Además, una LT puede llevar asociada una zona de precipitación estratiforme unida pero desplaza respecto a las zonas convectivas. Las LTs suelen generar precipitaciones intensas, fuertes vientos no tornádicos, granizo y en ocasiones tornados.

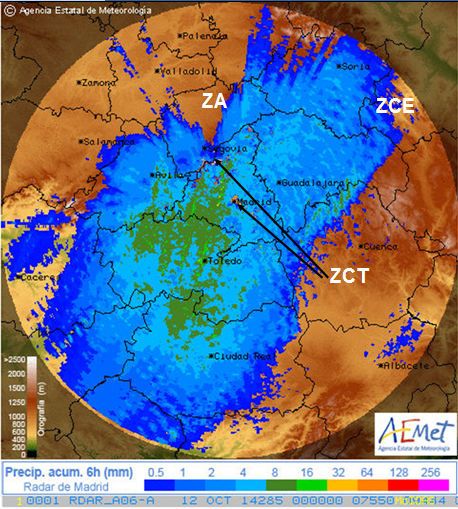

La imagen siguiente es la ACC6, estimación de la precipitación acumulada a las 24 UTC del 11 de octubre recoge la estimación de la precipitación de la zona centro analizado por radar sin tener en cuenta los datos observados en superficie, desde las 18 UTC hasta las 24 UTC del día 11 de octubre. Las ACC6 son un buen ejemplo para analizar que ve y no ve, globalmente, el radar cuando las precipitaciones son amplias. El radar de Madrid está situado en el centro de la imagen.
Podemos observar que hay zonas apantalladas, ZA, por las montañas del Sistema Central en el norte de la capital, y aparecen en forma de “V”Zonas ciegas por ecos de tierra, ZCT, que no ve el radar por el sistema de tratamiento de ecos fijos del sistema de tratamiento de la señal. Aunque existan precipitaciones en las ZCT, el radar o puede detectar nada pues se consideran siempre zonas de ecos terrestres permanentes. Grandes zonas de Madrid y de la Sierra son zonas siempre sin ecos: todo parece como si allí no lloviera.Zonas ciegas por sobreelvación del haz del radar, ZCE. Esta zonas alejadas del radar son áreas donde o existe señal radar o no son iluminadas al quedar siempre por debajo del haz más bajo. Hay que recordar que el haz del radar se curva hacia arriba más rápidamente que la hace la superficie de la Tierra con lo cual aunque hubiera ecos de precipitación el haz no la ilumina quedando por debajo de él. Las ZCE se dan en la periferia del radar y allí aunque exista precipitación en superficie el radar no puede detectarla.
Notar que la LT fue muy bien captada cualitativamente en su conjunto acumulado en un radio de entre los 80-120 km alrededor del radar, donde las estimaciones son más intensas.
Fuente de la imágenes: AEMET www.aemet.es
