Mapas y gráficos liberados provisionalmente del modelo del Centro Europeo, CEPMP

3 - 4 marzo dic 2016:  DEJAN DE NUEVO DE FUNCIONAR LOS LINKS DE ESTE ARTICULO DESDE EL ECMWF/CEPPM.  PARECE QUE EL CORTE ES DEFINITIVOEl ECMWF anunció que el 1 de octubre de 2015 desconectaría la vieja página, old.ecmwf.int,  y no actualizaría ciertos productos e imágenes.

Colaboración Francisco Martín Colaboración Francisco Martín 02 Dic 2015 - 09:25 UTC

hr />
29 abril 2014 - Mapas de viento y humedad relativa a 700 hPa Se ha puesto a disposición el campo de vientos y humedad relativa en 700 hPa. Hasta ahora se disponian de estos datos en 850 hPa. Los datos de humedad y viento, cada 24 h, permite localizar los frentes activos y bien definidos a nivel sinóptico pero con cierta dificultad. La presentación de la humedad relativa en 700 hPa se hace a partir del 65 %. Productos equivalentes están disponibles para otras partes del mundo.

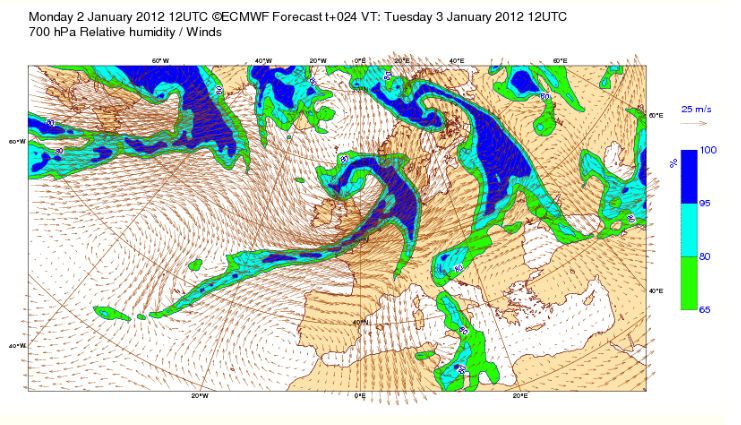

Campos de viento, m/s,  y humedad relativa, % a partir de 65%, en 700 hPa para la pasada del 2 de enero de 2012 de las 12 UTC para el 3 de enero de 2012 a las 12 UTC. Fuente CEPMP.  Link del EFI de rachas:http://old.ecmwf.int/samples/d/inspect/catalog/samplers/banner/rh_and_wind!700%20hPa!24!Europe!pop!od!oper!w_uv_rh!2012010212!!/

Dic. 2011 - Mapas de EFI de precipitación El EFI, Extreme Forecast Index, es un índice de rareza de una variable prevista respecto a la climatología del modelo. Es un primer "semáforo" de aviso si la precipitación, racha, temperatura máxima, etc.,   previstas por el modelo está fuera de lo "normal", como ya se ha indicado en repetidas ocasiones. Además de los datos del EFI hay que analizar, para un predicción completa, los valores deterministas y probabilisticos de las salidas de los campos de precipitación  propios del modelo. Los valores del EFI para la precipitación van de 0 a 1. Valores próximos a 1 son extremadamente raros y potencialmente significativos.

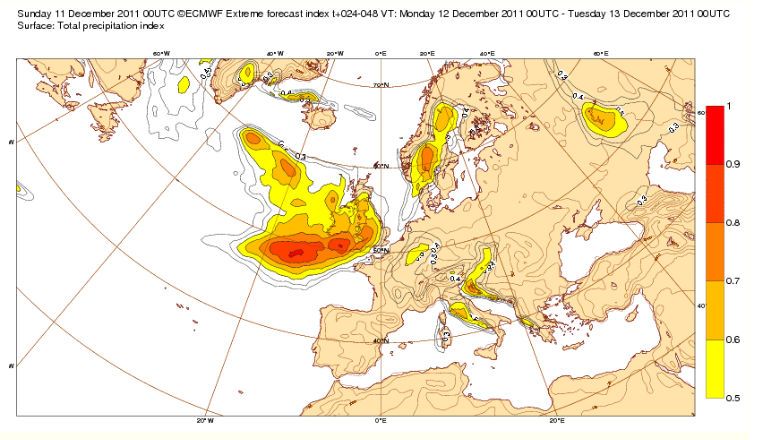

EFI de precipitación en 24h de la pasada del 11 de diciembre de 2011 a las 00 UTC para el periodo de 24 horas entre un H+24 y H+48, 12-13 de diciembre de 2011. Fuente CEPMP.Link del EFI de rachas:  http://old.ecmwf.int/samples/d/inspect/catalog/samplers/banner/extreme_forecast_index_tp!2!Europe!precipitation!pop!od!enfo!efi_tpi!2011121912!/



- Mapas de probabilidad de rachas intensas superiores a 15 m/s (54 Km/h)  y  25 m/s (90 Km/h) a 10 m Estos mapas  generados por los diferentes escanarios de evolución del EPS,  modelo  probabilistico del CEPMP, nos ponen de manifiesto la probabilidad de que se superen en 24 horas rachas superiores a 15 y 25 m/s  a 10 m en diferentes partes del mundo. Su interpretación es inmediata y dichos mapas son muy útiles en situaciones relacionadas con ciclogénesis, ciclogénesis explosiva, ciclones tropicales (huracanes, tifones,etc.),  vientos ligados a efectos orográficos regionales, vientos canalizados,etc., que lleven asociados fuertes vientos y rachas intensas. No tienen en cuenta las rachas de origen convectivo ni efectos muy locales (descendencias de laderas,etc.,).   Para una pasada determinada solo se presentan los previstos de 24 horas a H+72, H+96, H+120 y  H+144, y dos umbrales:

15m/s, que equivalen a rachas superiores a 29 nudos, 54 Km/h o 7 en la escala de Beaufort (racha fuerte)

25 m/s,    49 nudos, 90 Km/h  o 10 en la escala de Beaufort (temporal duro)

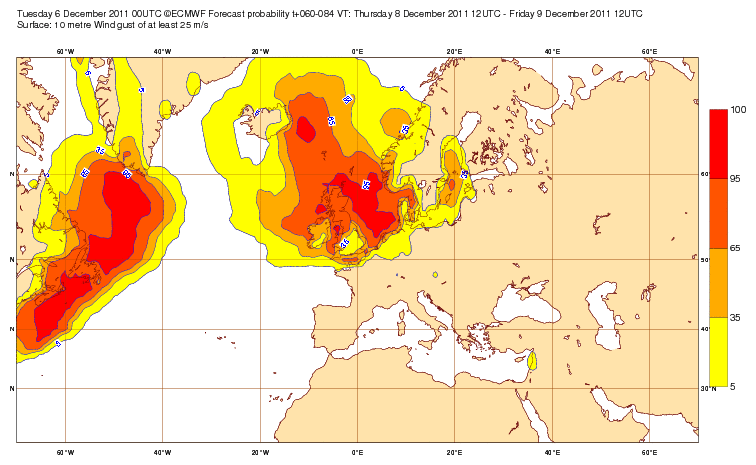

Mapa de probabilidades de  que se alcance rachas superiores a 25 m/s (90 Km/h) previstos para el 8/12UTC-9/12UTC  según la pasada del CEPMP de las 00UTC del día 6 de diciembre. Nótese la señal el norte de las Islas Británicas cuando una ciclogénesis explosiva barrió la zona con rachas observadas extremadamente adversas. Fuente: CEPMP.  Más campos en: http://old.ecmwf.int/samples/d/inspect/catalog/samplers/banner/probabilities_gusts!gust!96!Europe!%3E25m/s!00!pop!od!enfo!w_proba_gusts!2011120912!!/

Nov. 2011 - EFI de rachas de viento a 10m en 24 h: el primer "chivatazo de que algo puede ir mal" desde el punto de vista de las rachas de viento El EFI, Extreme Forecast Index, es un índice de rareza de una variable prevista respecto a la climatología del modelo. Es un primer "semáforo" de aviso si la precipitación, racha, temperatura máxima, etc.,   previstas por el modelo está fuera de lo "normal". A los datos del EFI hay que analizar, para un predicción completa, los valores deterministas y probabilisticos de las salidas de los campos de rachas y vientos a 10 m del  propio modelo. Los valores del EFI para las rachas van de 0 a 1. Valores próximos a 1 son extremadamente raros y potencialmente significativos. El EFI de rachas no tiene en cuenta las de origen convectivo.

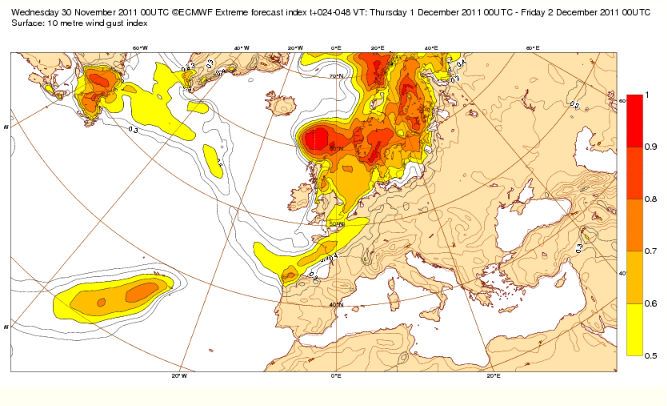

EFI de rachas en 24h de la pasada del 30 de noviembre de 2011 a las 00 UTC para el periodo de 24 horas. Fuente CEPMP. Link del EFI de rachas:

- Nubosidad prevista  por el modelo por capas

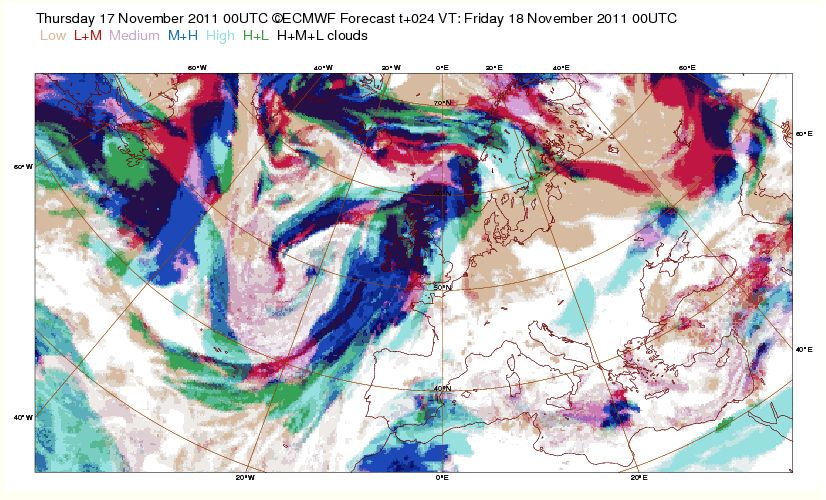

Imagen de nubosidad por capas, según escala superior (baja-Low, media-Medium, altas- High y combinaciones) por el modelo determinista del CEPMP a 16 km de resolución. Fuente: CEPMP. http://old.ecmwf.int/samples/d/inspect/catalog/samplers/banner/high%2C_medium_and_low_cloud_cover!0!Europe!cloud!pop!od!oper!w_clouds!2011111700!!/



- EFI de precipitación en 24h: el primer "chivatazo de que algo puede ir mal" desde el punto de vista de la precipitación El EFI, Extreme Forecast Index, es un índice de rareza de una variable prevista respecto a la climatología del modelo. Es un primer "semáforo" de aviso si la precipitación prevista por el modelo está fuera de "normal". A los datos del EFI hay que analizar, para un predicción completa, los valores deterministas y probabilisticos de las salidas de los campos de precipitación del  propio modelo. Los valores del EFI para la precipitación van de 0 a 1. Valores próximos a 1 son extremadamente raros.

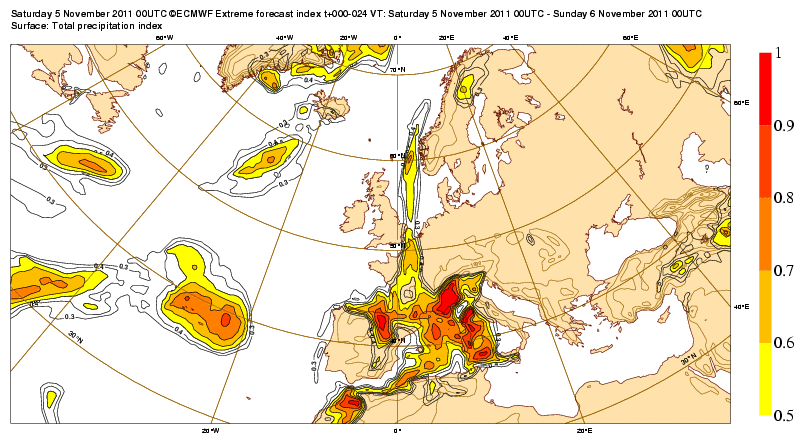

EFI de precipitación en 24h de la pasada del 5 de noviembre de 2011 a las 00 UTC para el periodo de 24 horas. Fuente CEPMP.


¿Hasta cuándo?. No lo sabemos pero desde Europa,  América del Norte hasta Australia tendremos a disposición las salidas deterministas del modelo global más fiable del mundo. Se presentan algunas salidas gráficas de dichos campos aplicados al caso del  6-7 de mayo de 2011, con las pasadas de 00 y 12 UTC. Lo que había hasta ahora a libre disposición La página Web del CEPMP/ECMWF (www.ecmwf.int ) ofrece muy pocos productos del modelo determinista (¡a 16 km de resolución espacial!). En la figura siguiente, capturada de la interfaz del centro,  el usuario solo puede elegir dos campos  o gráficas básicas:  viento a 850 hPa/Presión a nivel del mar, que se muestra en la siguiente figura,  y el geopotencial de 500 hPa junto con la temperatura en 850 hPa. Además puede seleccionarlos para diferentes áreas (Europa, Asia, África,..) y periodos de validez  (Step) para diferentes pasadas históricas (Forecast Base time). La información es relativamente pobre si la comparamos con otras páginas y modelos disponibles en Internet.

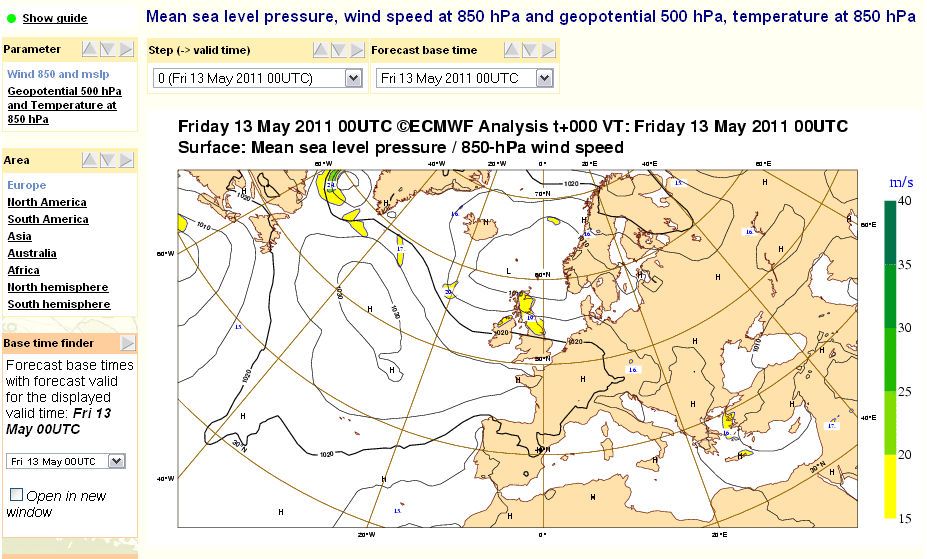

Figura 1. Interfaz de los productos deterministas del modelo del CEPMP. http://www.ecmwf.int/products/forecasts/d/charts/medium/deterministic/ Pero esto ha cambiado durante un tiempo.
- Presión a Nivel del mar, PSL, y  velocidad del viento horizontal, isotacas, en  850 hPa
Figura 2.  Gráfica de los campos aludidos, PSL/isotacas en 850 hPa, y disponibles en Internet del portal del CEPMP.

- Geopotencial en 500 y Temperatura en 850 hPa

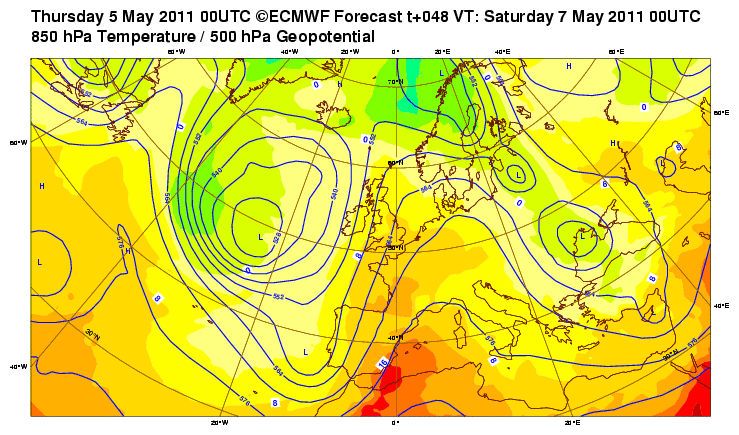

Figura 3.  Gráfica de los campos aludidos, Z en 500 hPa y T en 850 hPa,  y disponibles en Internet del portal del CEPMP.Estos mapas están disponibles para diversas partes del mundo y nada más. Los  nuevos campos de muestra Durante un tiempo de pruebas o muestra, que no se sabe cuanto va a durar, podremos disfrutar de salidas muy específicas de dicho modelo, usando la misma interfaz que los productos liberados en la página oficial. Presentamos algunos de ellos. Los links relacionados están al pie de cada figura. - Precipitación

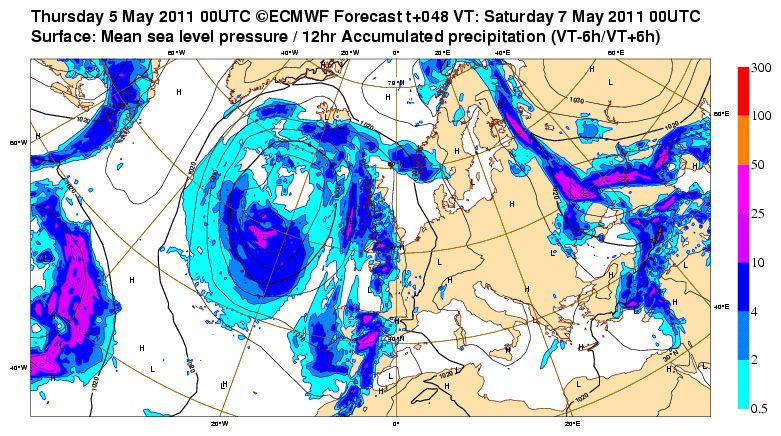

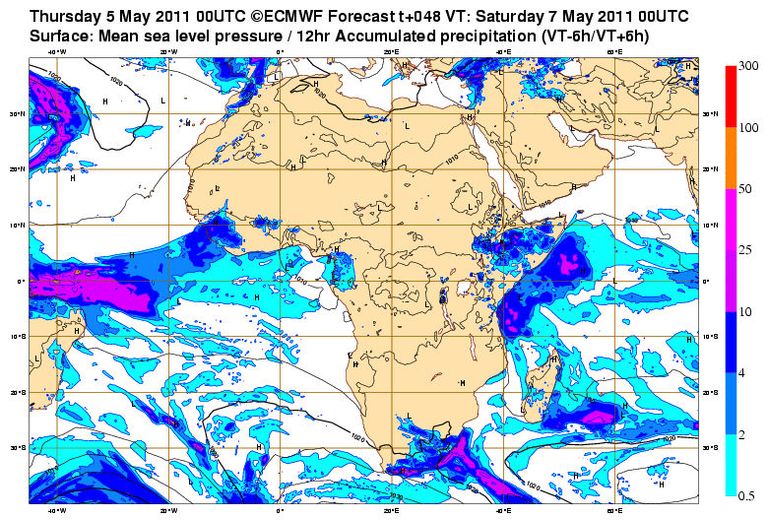

Figura 4. Campos de PCP y presión en superficie para Europa y África liberados provisionalmente por el CEPMP.http://old.ecmwf.int/samples/d/inspect/catalog/samplers/banner/mean_sea_level_pressure_and_24h_cumulated_precipitations!228!Europe!msl!pop!od!oper!w_mslrain!2011043000!!/        - EPS: 50 escenarios de evolución + 1 escenario de "control"  y  1 escenario del modelo determinista

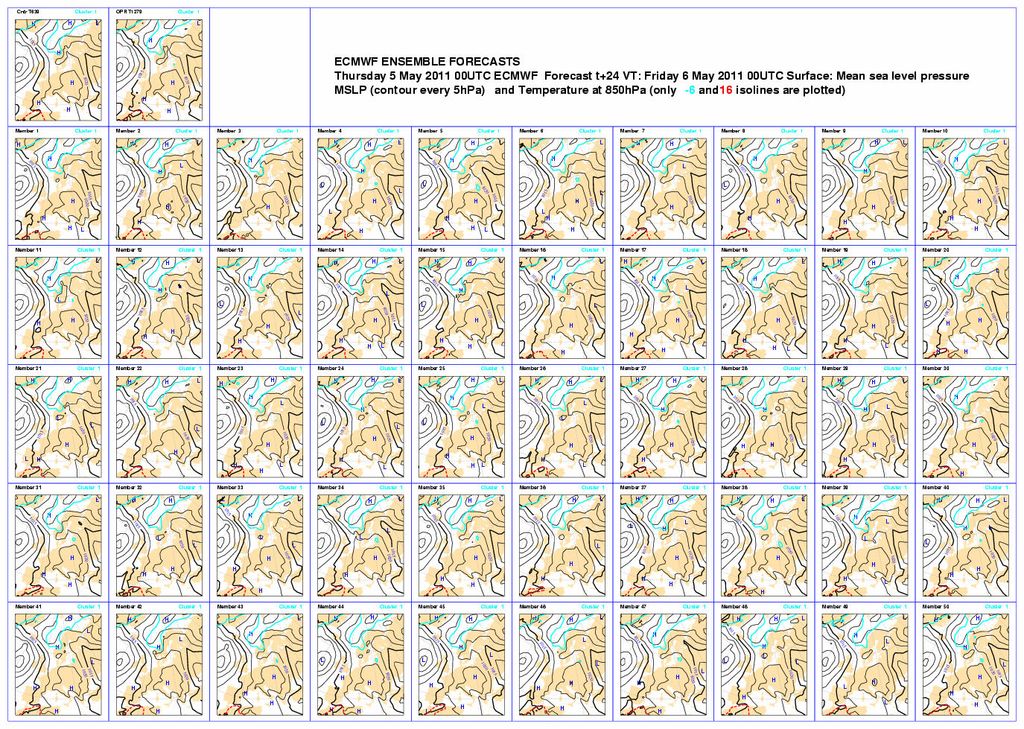

Figura 5. Campos de presión en superficie para Europa según el EPS para 51+1 escenarios de evolución, liberados provisionalmente por el CEPMP.http://old.ecmwf.int/samples/d/inspect/catalog/samplers/banner/mean_sea_level_pressure_and_temperature_at_850hpa!168!pop!od!enfo!enplot!2011043000!!/

- EFI t2m,  Índice de rareza de la Temperatura a 2 m

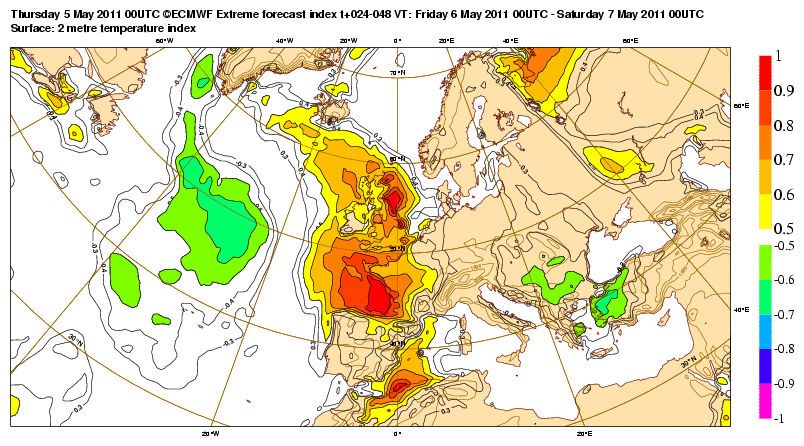

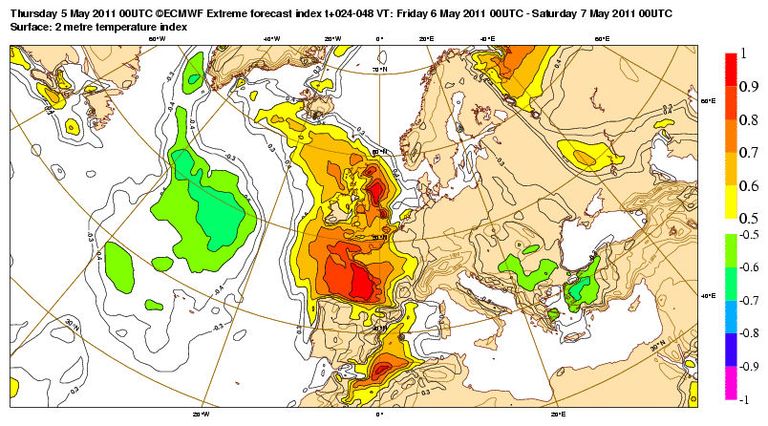

Figura 6. Campo del EFI (índice de rareza respecto a la climatología del modelo) para la temperatura a dos metros y para la zona de Europa, liberados provisionalmente por el CEPMP.

http://old.ecmwf.int/samples/d/inspect/catalog/samplers/banner/extreme_forecast_index_2t!2!Europe!2m%20temperature!pop!od!enfo!efi_2ti!2011050200!/

- Humedad relativa y viento a 700 y 850 hPa, respectivamente

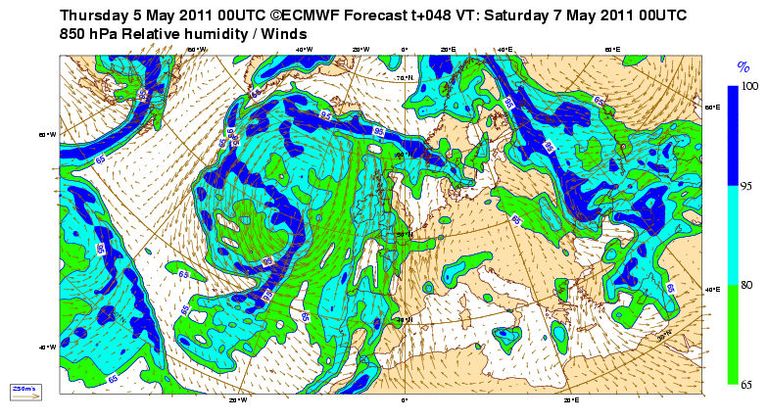

Figura 7. Campos de humedad relativa y viento en 850 hPa para Europa,  liberados provisionalmente por el CEPMP.

http://old.ecmwf.int/samples/d/inspect/catalog/samplers/banner/rh_and_wind!700%20hPa!168!Europe!pop!od!oper!w_uv_rh!2011050300!!/

- Mapas de temperatura a 2 metros y viento a 30 metros

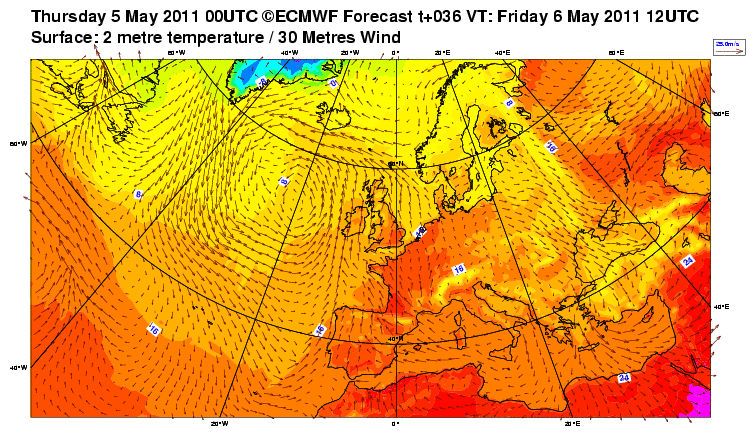

Figura 8. Campos de viento a 30m y temperatura a 2 m para Europa, liberados provisionalmente por el CEPMP.

Esperemos que esta “liberación” dure bastante tiempo. A disfrutar de las salidas. Estos links se han probado durante abril de 2014,  y han funcionando  correctamente.

Fuente: www.ecmwf.int    old.ecmwf.int
