La página del mes: mapas históricos de rayos

Muchos de nosotros hemos querido analizar retrospectivamente mapas de rayos de situaciones históricas, pues bien, os ofrecemos una de las páginas que puede realizar este proceso con datos desde 1998 hasta la actualidad. La zona presentada en la región europea, como veremos seguidamente.

Os presentamos las dos opciones que ofrecen las páginas de Bernhard Oker. Una es la de obtener mapas diarios de actividad, intensidad de rayos o de ambas a la vez (Create lightningmaps) y la segunda es la de búsqueda y generación de resúmenes mensuales de rayos (Search Lightningmaps). De esta última aprenderemos bastante en los próximos apartados.

Vamos a analizar las dos opciones y sus potencialidades.

Creando mapas históricos diario de rayos

Para crear un mapa diario bien de actividad, intensidad o ambos a la vez, vaya a esta dirección:

http://62.202.7.134/hpbo/lgtmap_create.aspx

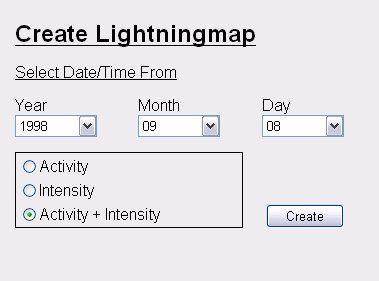

Encontrarás una página muy simple como esta. Use las ventanas y seleccione las opciones requeridas. Para finalizar pulse Create.

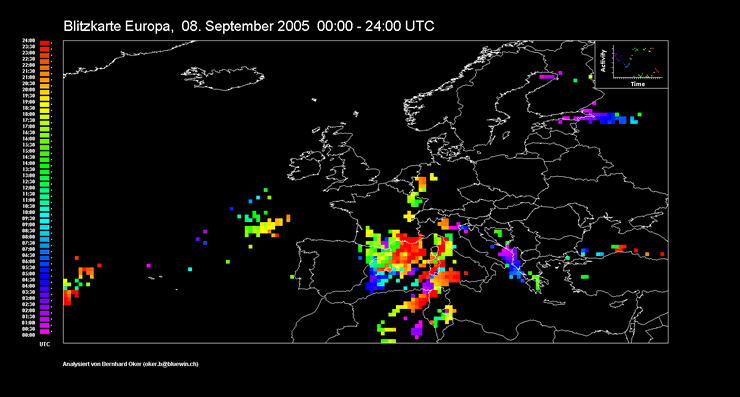

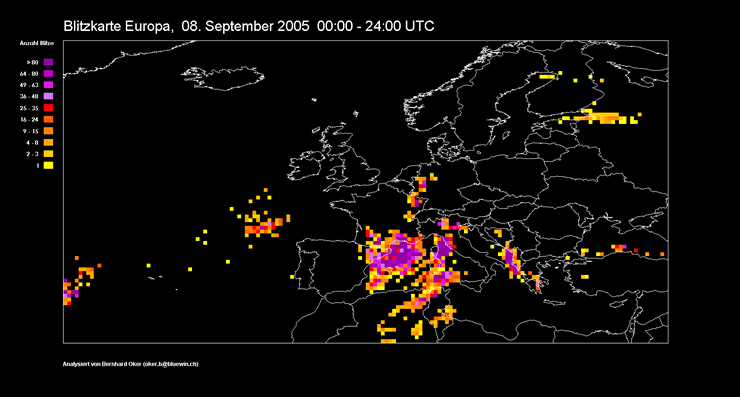

He aquí el resultado cuando seleccionamos el día 8 de septiembre de 2005 con la opción actividad (Activity). Este día fue llamativo por la actividad convectiva en la península y zonas limítrofes con tornados y mangas en Cataluña y lluvias convectivas en el sur de Francia. En esta imagen se muestra la actividad de rayos del día seleccionado cada media hora según el código de colores adjunto. Los rayos más recientes se superponen sobre los más antiguos. Es un mapa de localización de rayos exclusivamente.

Seleccionando la opción de intensidad (Intensity) para ese mismo día (tornados y mangas en Cataluña) observamos la intensidad de los rayos caídos en las zonas anteriores pero categorizadas por dicha propiedad. En este caso los más intensos se superponen sobre los menos intensos según la figura siguiente y en la escala adjunta.

La opción de actividad e intensidad te permite sacar los dos mapas a la vez.

La forma de hacer las peticiones es simple y rápida pues las imágenes generadas son de tipo gif y ocupan relativamente poco tamaño.

Hemos tratado de recuperar datos de rayos del día actual y los datos no fueron presentados. Pensamos que esta aplicación sólo trabaja con datos históricos y actuales.

Repetimos la dirección de generación de mapas diarios históricos en la zona europea:

http://62.202.7.134/hpbo/lgtmap_create.aspx

Buscando por meses: resúmenes mensuales por años

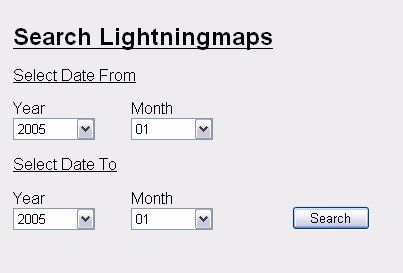

La opción Search lightningmaps genera resúmenes mensuales de la actividad eléctrica en una zona relativamente amplia y por meses. Los años disponibles son los mismos que en la anterior opción. La forma de seleccionar las fechas es inmediata y simple. Canto más meses selecciones, algo más tardará en presentar los resultados.

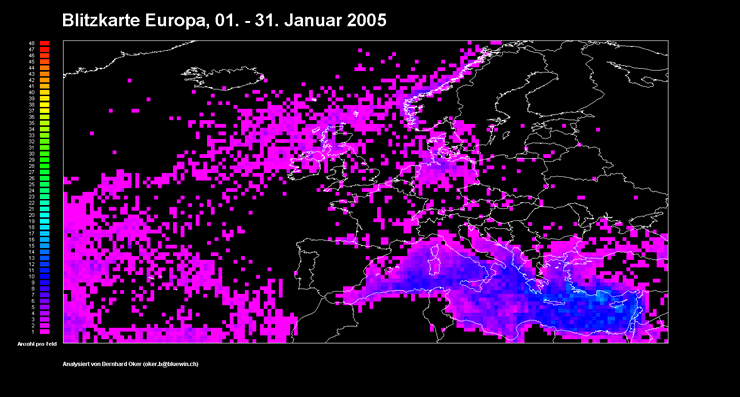

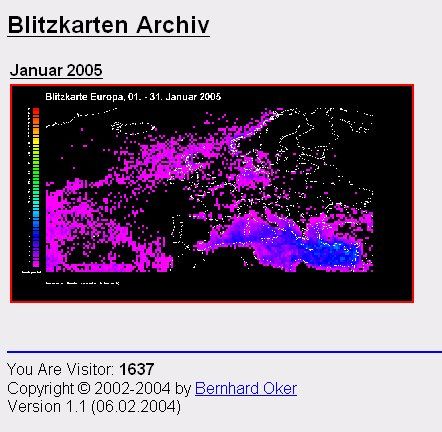

Seleccionando el mes de Enero de 2005 tenemos esta imagen de la actividad eléctrica.

Que ampliada, al pulsar sobre la imagen da un resultado muy llamativo. La máxima concentración de rayos en enero de 2005 se da en las zonas marítimas, especialmente el Mediterráneo. Por el contrario, las zonas terrestres, frías por el invierno, se estabilizan y sólo el norte de Alemania da unas densidades llamativas.

Las peticiones se pueden hacer en:

http://62.202.7.134/hpbo/lgtmap_search.aspx

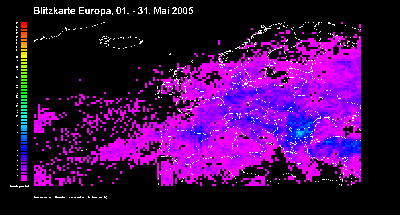

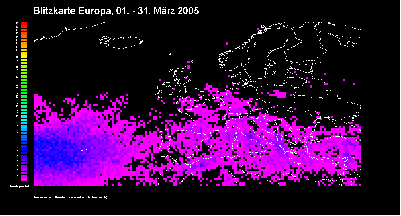

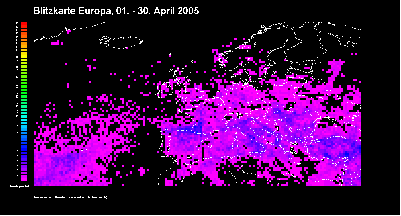

Las peticiones de varios meses, por ejemplo, de marzo a mayo de 2005 dan un resultado como este:

Pulsando sobre un mes determinado podemos ampliar la imagen asociada.

Evolución de la concentración de rayos en un año. Caso del 2004

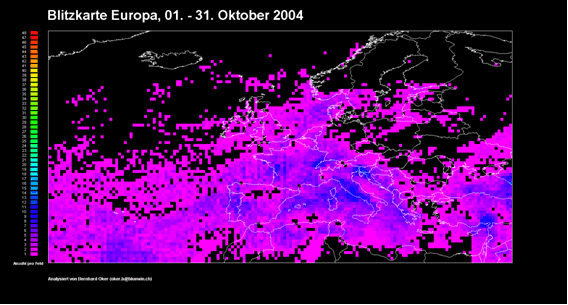

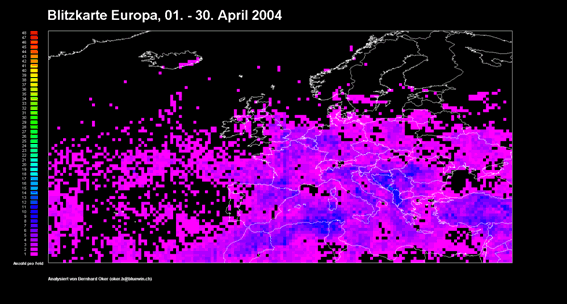

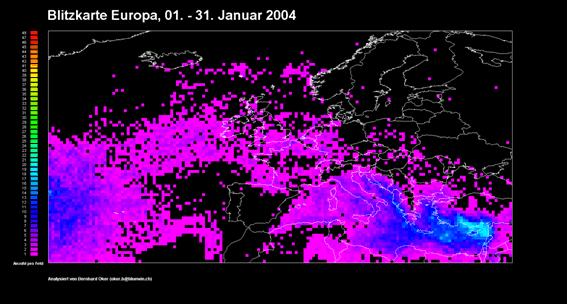

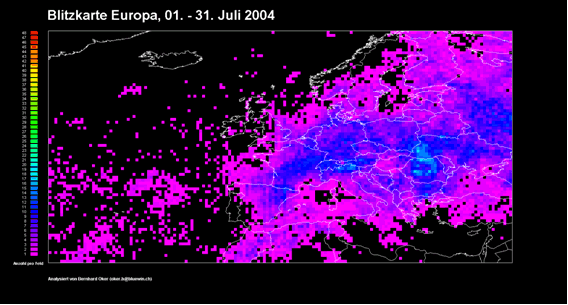

Veamos la evolución temporal de los rayos caídos en diferentes meses de 2004: enero, abril, julio y octubre. Observar en las siguientes figuras cómo la distribución de densidad de rayos va variando con los meses y cómo durante los meses cálidos la actividad eléctrica se concentra sobre tierra, mientras que en los fríos se hace sobre el mar. Los meses de transición muestran señales en ambas zonas.

El lector puede seguir investigando en estas direcciones que contienen datos históricos de datos de rayos sobre la zona europea y áreas limítrofes.

Links de los datos

Diarios

http://62.202.7.134/hpbo/lgtmap_create.aspx

Mensuales

http://62.202.7.134/hpbo/lgtmap_search.aspx

Agradecimiento. Queremos dar las gracias por permitirnos el uso a Bernhard Oker de las imágenes generadas en su portal. Todas ellas poseen Copyright © 2002-2004 por Bernhard Oker.
