Radar de Madrid: atenuación “global” de la señal radar por intensas precipitaciones

Atenuación por ecos intensos de precipitación

Los radares de banda C, como los de AEMET, ven fuertemente atenuadas su señal cuando existen ecos de precipitación muy intensos. Esos de sistemas precipitantes producen sombras radiales por detrás de donde esta el eco intenso de reflectividad: el radar no ve lo que hay detrás.

Atenuación generalizada por precipitación intensa sobre el radomo

Un caso especial se produce cuando una precipitación muy intensa cae directamente sobre el radar, protegido por el radomo o carcasa protectora. En estos casos la atenuación es global y generalizada de TODA la zona de ecos radar, ver segunda figura mostrada.

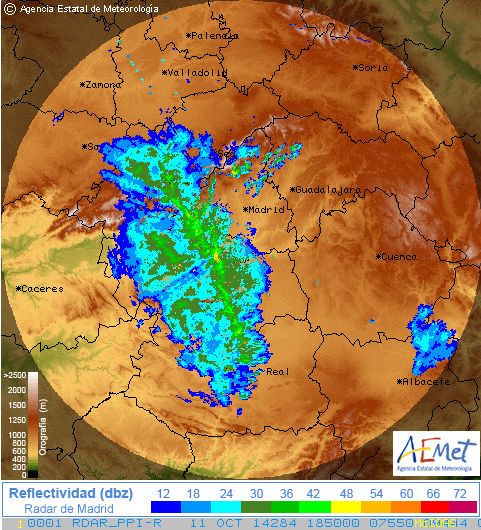

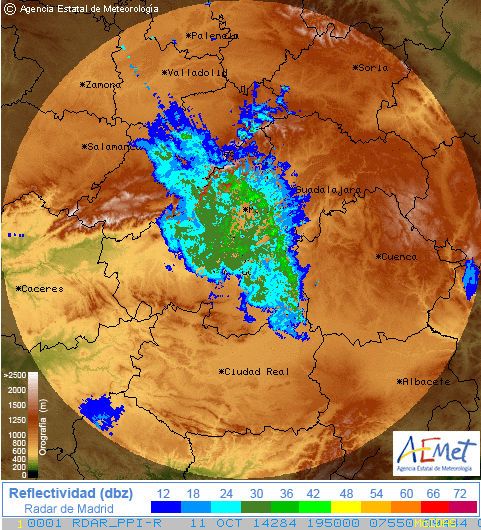

Se presentan las imágenes y señales del PPI antes, durante y después de que la precipitación pase por el radomo: observar la fuerte atenuación de la señal de los ecos:

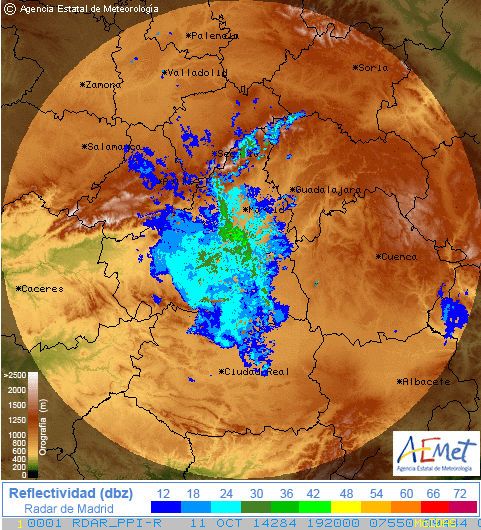

Animación del PPI radar de Madrid. La línea de turbonada pasa sobre la provincia de Madrid pero a las 19:20 UTC las señales de ecos en la cobertura se debilitan por la atenuación generalizada. Nota: en la animación algunos pixeles han sufrido una modificación en su "colorido" y se debe al programa utilizado y no a los datos originarios.

Nótese que en la zona de Madrid capital hay un vacío de ecos (no hay precipitación) por cómo trata los ecos de tierra el sistema radar de Madrid: para el la zona está llena de ecos de tierra y los elimina.

Recordar que la ubicación del radar está en el centro de la imagen.

Fuente de las imágenes de AEMET www.aemet.es
