¿Qué es esto?: Mapas de superficie a nivel sinóptico: simbología básica. Parte I

RAM

Reportaje de mayo de 2002, nuevo formato en febrero de 2011

Mapas de superficie a nivel sinóptico: simbología básica

Uno de los productos más populares entre los aficionados a la meteorología son los mapas de superficie, bien analizados o bien previstos. En ellos se incluyen las bajas y altas presiones, distribución y dibujo de las isobaras de 4 en 4 hPa  (por ejemplo) distintos tipos de frentes, así como otro tipo de simbología y fenómenos.  En este último caso podemos encontrarnos con una diversidad de símbolos:

•    Si es un mapa actual de la última hora sinóptica, podemos encontrarnos con los datos de superficie de las estaciones meteorológicas (temperatura, viento, humedad, etc..), datos de radar, rayos, etc..
•    Si estamos con previstos, podemos encontrarnos con otros campos superpuestos: espesores 500/1000 hPa, nubosidad prevista, zonas de precipitación, etc..

Los mapas pueden ser globales, si se analizan estructuras a escala planetaria; sinópticos, si se hacen en regiones amplias que ocupan parte de un hemisferio, mesoscalares si se analizan zonas más reducidas como son la península Ibérica y áreas limítrofes, e incluso de escala regional o local.

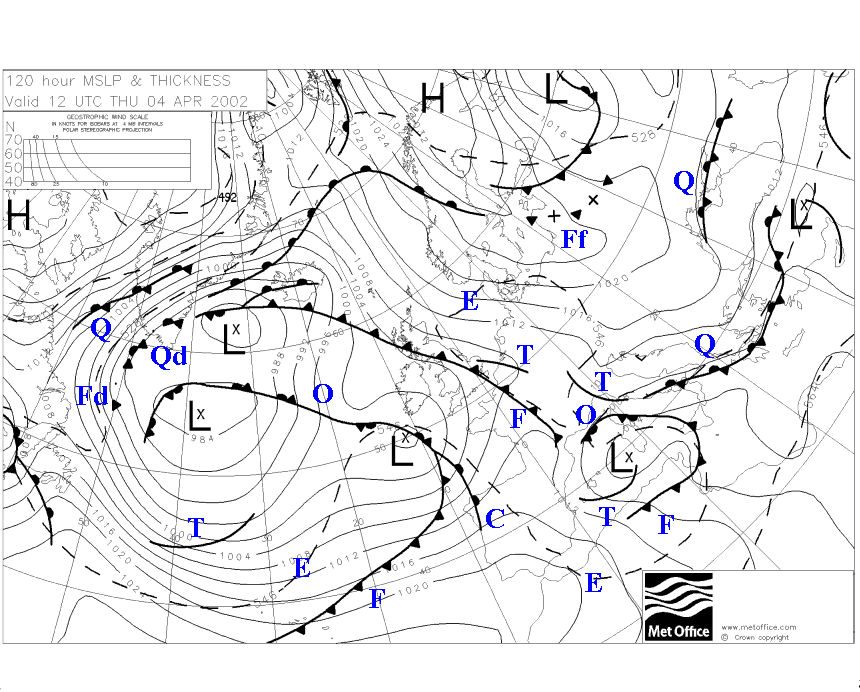

Mapas de superficie: símbolos y líneas de este mapa de superficie de tipo "sinóptico"


En parte superior izquierda vemos:

120 hours MSLP &THICKNESS
Valid 12 UTC THU 04 APR 2002

Este mapa que incluimos es un previsto a 120 horas (día actual más cinco, D+5) a nivel de la superficie del mar (Mean Sea Level Pressure, MSLP) más otro mapa de espesores (THICKNESS, normalmente 500/1000 hPa) valido para las 12 UTC (tiempo universal) para el 4 de Abril de 2002.

En la parte inferior derecha tenemos quien lo ha emitido, en este caso la Met. Office (Servicio Meteorológico Inglés).

•    Las L y H representan bajas (Lows) y altas (Highs) en superficie, respectivamente.
•    x es el símbolo del centro de dichas perturbaciones: mínimo para las bajas, máximo para las altas.
•    Las líneas continuas finas son las isobaras o puntos de igual presión al nivel del mar.
•    Las líneas gruesas a trazos son los espesores 500/1000. Para no apelmazar la figura sólo se representan las más significativas (526, 548, 492 en decenas de metros geopotenciales, mgp). Espesores más bajos están ligados a zonas o capas de aire frío. Espesores altos lo están a capas de aire más cálido.
•    Los segmentos gruesos están asociados a vaguadas (zonas no frontales donde hay una singularidad en el campo de presión, de viento, de nubosidad, etc.).

Los sistemas frontales se suelen dibujar indicando:

•    Tipo de frente: frío, cálido, ocluido
•    Nivel del frente: de superficie o altura
•    Si están intensificándose (en frontogénesis) o debilitándose (en frontólisis)
•    Si son estacionarios
•    Otras características

Así por ejemplo, hemos marcado en la figura originaría los siguientes tipos de estructuras frontales y no frontales:

•    F sería un frente frío en superficie
•    C ídem pero cálido
•    O ídem ocluido
•    Q ídem estacionario
•    Ff ídem frío debilitándose o en frontólisis
•    Fd ídem frío en frontogénesis o reforzándose
•    Od ocluido en frontólisis o debilitándose

Otros elementos o leyendas:

•    E línea de espesores
•    T Vaguada

En este caso no aparecen frentes en altura. Ya analizaremos uno de este tipo. Vemos que con una simbología adecuada podemos representar gran cantidad de estructuras frontales o meteorológicas y así hacernos, de una posible idea del tiempo asociado. En el próximo número te daremos los símbolos más comunes de tipo frontal.

Hemos utilizado dos conceptos que creemos nuevos en este apartado:  frontogénesis y frontólisis.

Decimos que un frente está en frontogénesis/frontólisis cuando se va intensificando/debilitando con el tiempo, respectivamente.

Ahora te toca a tí

Después de lo visto ¿Serías capaz de analizar este mapa de superficie?. Te adjuntamos dos fotos infrarrojas, IR, del satélite Meteosat de las horas anterior y posterior, para que te hagas una idea de la situación atmosférica.

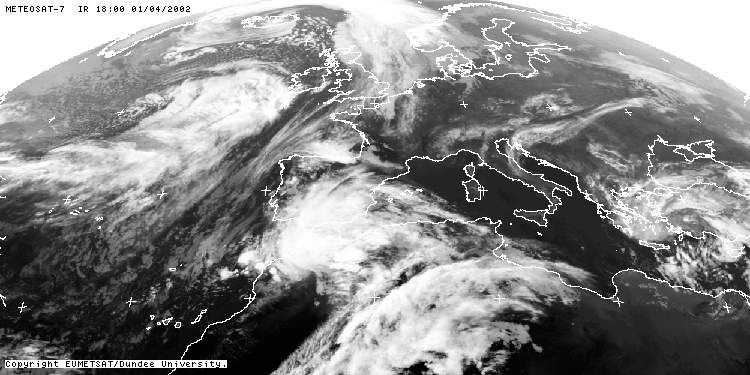

Imagen IR de las 18 UTC del día 1/Abril/2002

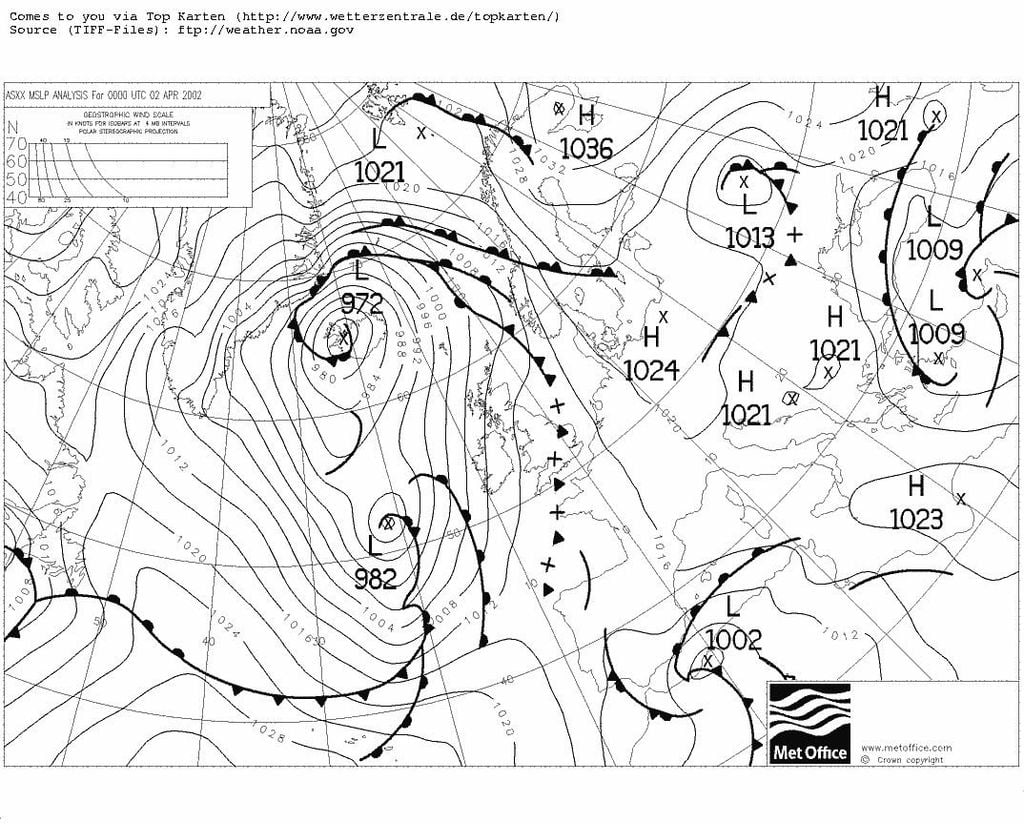

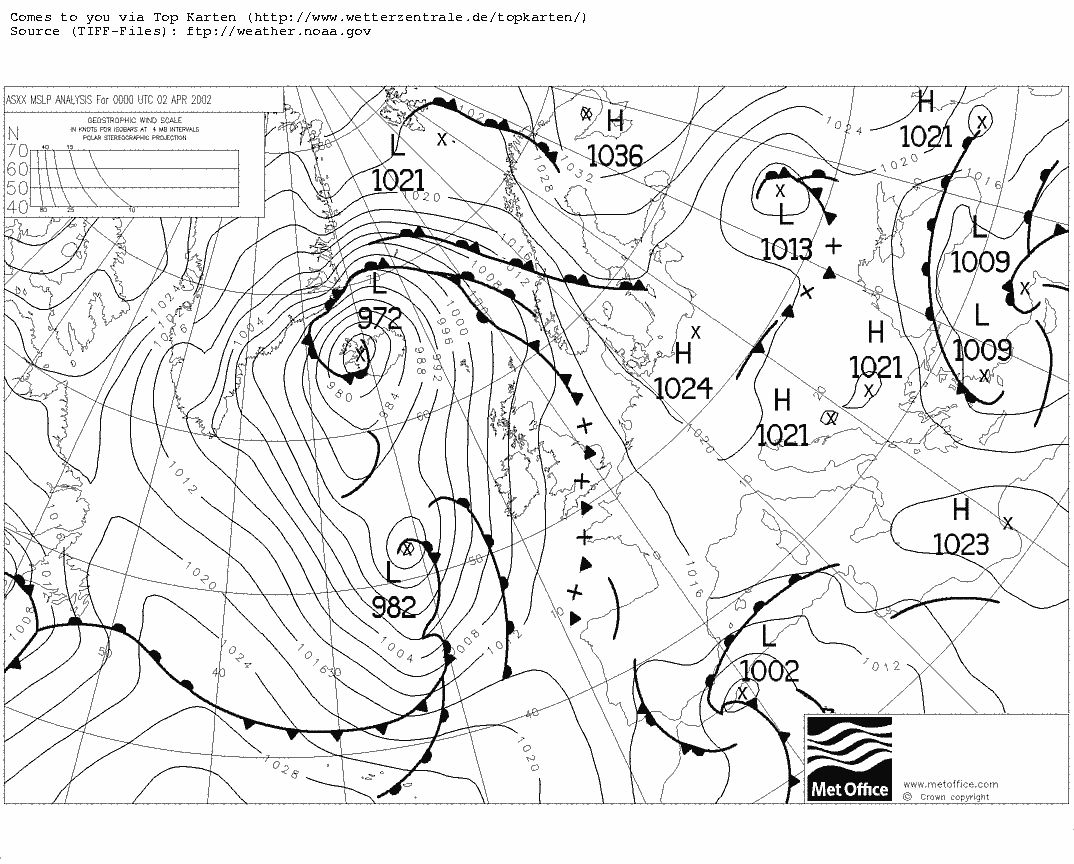

Mapa de superficie del  análisis del día 2/Abril/2002 a las 00 UTC. Fuente: Met Office.

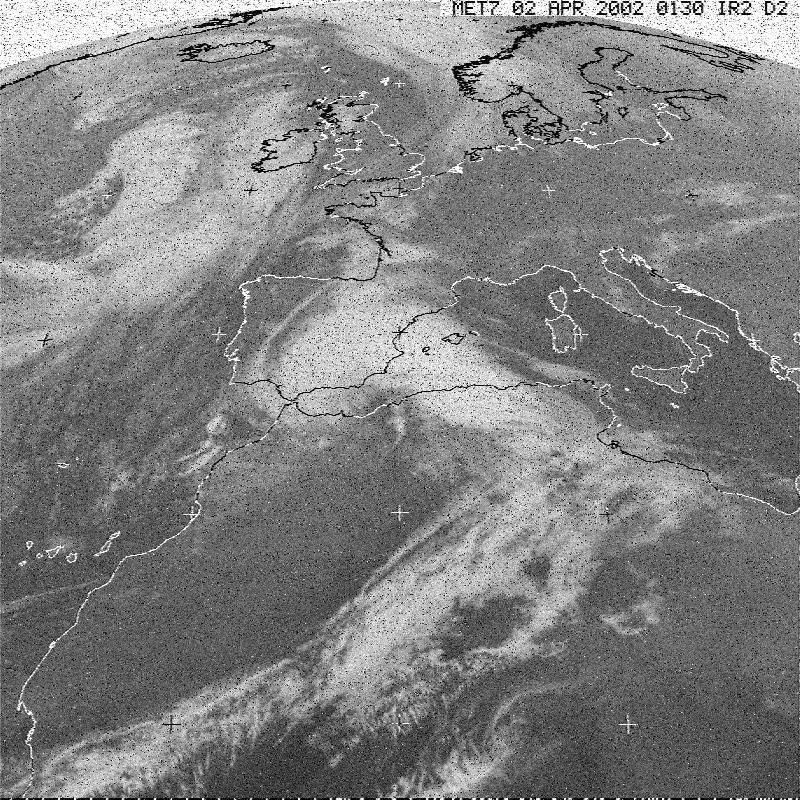

Imagen IR de las 01:30 UTC del día 2/Abril/2002 (calidad no muy buena)

Si tienes algún mapa, imagen, gráfica, etc. que no sepas lo que es, envíanoslo. Trataremos de echarte una mano y lo incluiremos en este apartado. Por el contrario, si conoces un mapa o figura de espacial relevancia y quieres compartirla envíanosla con tus comentarios.

La Parte II apareció después en:  http://www.meteored.com/ram/191/%C2%BFque-es-esto-sistemas-frontales-simbologia/
